電池重物沖擊試驗機

一、產品名稱：電池重物沖擊試驗機

二、產品型號： HH-208

三、產品概述：
   試驗樣品電池要放在一平面上，一根直徑為15.8±0.2mm（5/8英寸）的棒十字交叉放置在樣品的中心置上。一個9.1kg或10kg的重物從一定高度（610mm 或1000mm）跌落到樣品上。圓柱形或方形電池在接受沖擊試驗時，其縱軸要平行于平面，垂直于鋼柱的縱軸。方形電池的最長軸垂直于鋼柱，最大面垂直于沖擊方向，每只電池只接受一次沖擊試驗。電池不起火，不爆炸為合格。

四、依據標準 :
   GB/T 31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
   GB/T 31241-2014 　 《 便攜式電子產品用鋰離子電池和電池組安全要求》
   UN38.3 《聯合國危險物品運輸試驗和標準手冊》
   IEC62133 《由電芯組成的電池（組）以及運用于便攜式設備的安全要求》
   UL1642:2012 《鋰電池標準》

五、技術參數：
   1、內箱尺寸：520x490x1440mm（寬x深x高）；
   2、設備外形尺寸：700x750x1900mm（寬x深x高）；
   3、內箱材質：SUS201不銹鋼板，厚度1.2mm 并貼有鐵氟龍；
   4、外箱材質：厚1.5mm 冷軋鋼板板烤漆處理；
   5、觀察窗：尺寸為250x250mm兩層鋼化玻璃，透明視窗裝有不銹鋼網；
   6、排煙口：直徑為100mm，位于箱體后側；
   7、泄壓口：開口尺寸200x200mm，位于箱體后側，當試樣爆炸時，泄壓口彈開將壓力卸掉；
   8、箱門：單門左開，箱門裝有安全限位開關、側面裝有防爆鏈，關上箱門才可以操作該設備，保證人員安全；
   9、落球重量：9.1±0.1kg 、10kg；
  10、沖擊高度：0-1000mm，常用測試高度610±25mm；
  11、高度精確：±5mm；
  12、沖擊方式：將落球提升到一定高度后釋放，落球在垂直方向自由落下，不傾斜不搖晃；
  13、金屬棒：直徑15.8±0.2mm鋼棒；
  14、可測電池最大尺寸：200x200x200mm；
  15、沖擊面：45#鋼烤漆處理，厚度15mm；
  16、照明裝置：便于觀察被測試樣的狀態；
  17、設備重量：270kg；
  18、電源：AC220V；
  19、功率： 600W ；

六、設備主要配件清單：
           名稱                             品牌                                產地
         電磁鐵                           國字                                深圳
    行程限位開關                     國產                                中國
         高度表                           山騰                                江西
          電機                             川銘                                 廣州
         照明燈                       三雄極光                             廣東
         編碼器                        杰特士                               上海
         排風扇                        佳力風                                杭州
   其他電器元件                     國產                                  中國

七、設備配置清單：
   1、試驗機主機： 1臺；
   2、15.8mm 橫桿： 1根；
   3、9.1kg和10kg重錘： 各1個
   4、操作說明書： 1份；

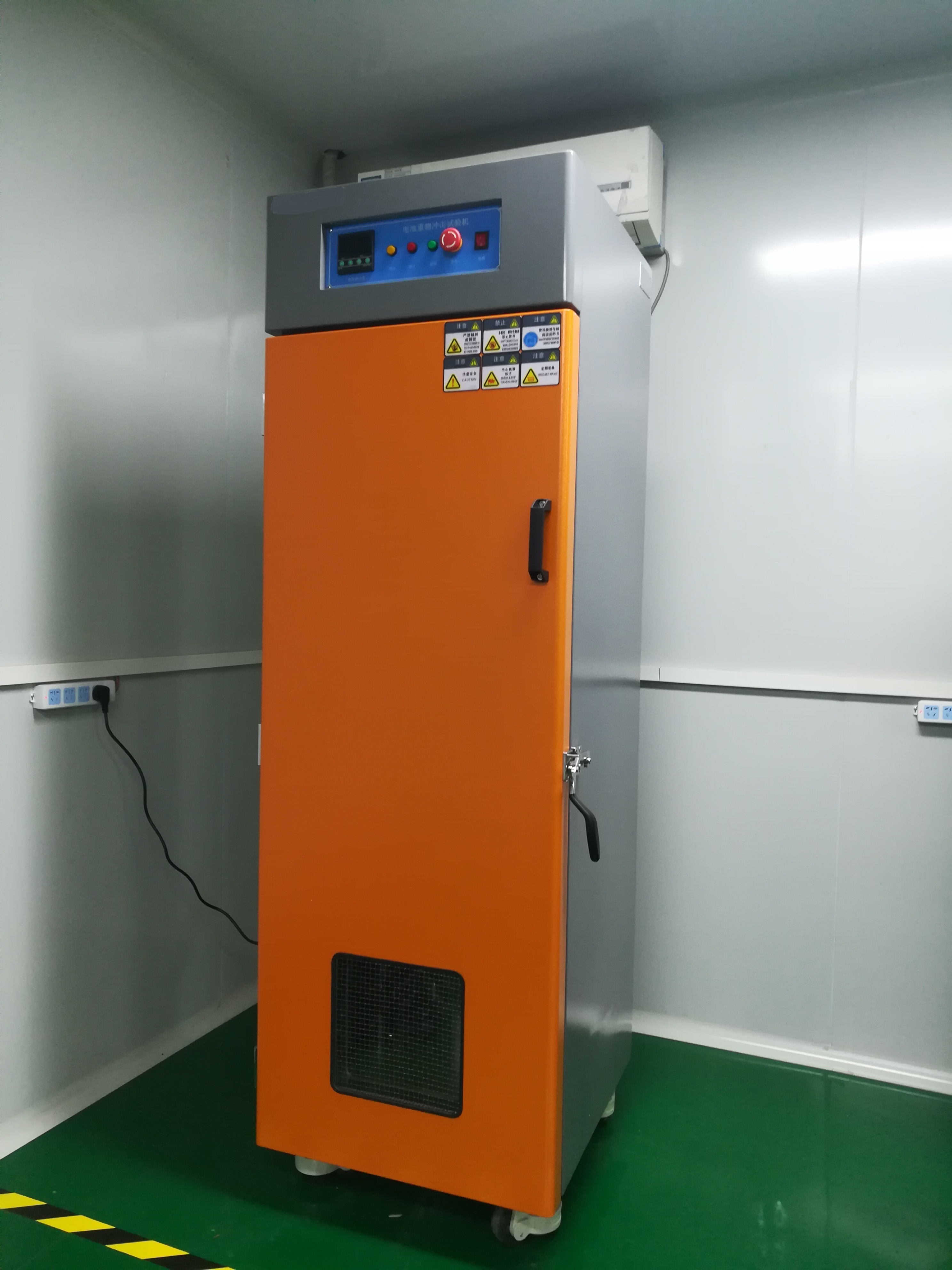

八、設備參考圖片：
