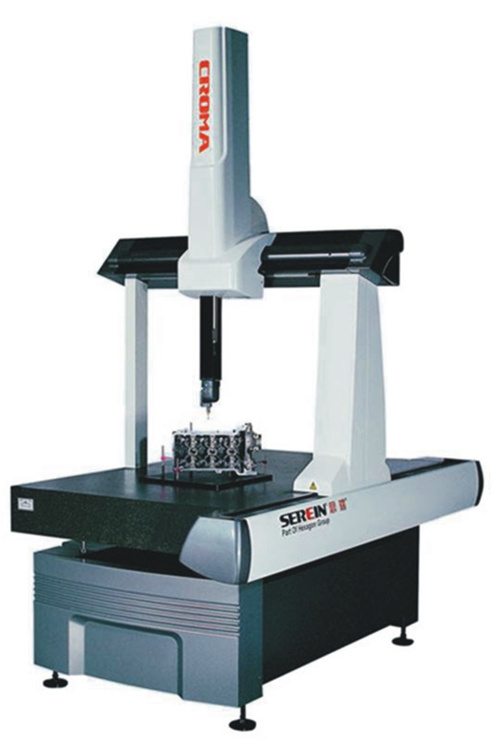

全自動光學三坐標測量機電子元件尺寸檢測儀器
簡介：
該系列三坐標測量機是最新一代三坐標測量機，采用國際先進的有限元分析方法設計的精密橫梁技術，設計上采用剛性好、質量輕的全封閉框架移動橋式結構。配以國際知名品牌高性能三坐標專用控制系統及具有國際先進水平的Rational DMIS測量軟件包，使其成為同類機型中性價比相當高的產品。
型號：Daisy686
測量范圍：600mm *800mm*600mm（XYZ）
外部尺寸：1356 mm×1940 mm×2710 mm
重量：1200Kg
承重: 800Kg
示值誤差：≤2.3＋L/300 um
探測誤差：≤ 2.3um
光柵尺：英國雷尼紹金屬光柵尺
光柵分辨率：0.1um
控制系統：德國MORA DCC含操縱手柄
三坐標的平臺是花崗巖結構，這樣三坐標的主軸也是花崗巖材質。主軸采用花崗巖而橫梁和Z軸采用鋁合金等其他材質，在溫度變化時會因為三軸的熱膨脹系數不均同而引起測量精度的失真和穩定。
軸移動懸臂型三坐標測量儀介紹：
軸移動懸臂型，軸為主軸在垂直方向移動，廂形架導引主軸沿著垂直軸的水平懸臂梁在軸方向移動，懸臂梁沿著在水平面的導槽在軸方向移動，且垂直于軸和軸。此型為三邊開放，容易裝拆工件，且工件可以伸面即可容納較大工件，但因懸臂會造成精度不高。
床式橋架型三坐標測量儀介紹：
床式橋架型，軸為主軸在垂直方向移動，廂形架導引主軸沿著垂直軸的梁而移動，而梁沿著兩水平導軌在軸方向移動，導軌位于支柱的上表面，而支柱固定在機械本體上。此型與移動橋架型一樣，梁的兩端被支撐，因此梁的撓度為少。此型比懸臂型的精度好，因為只有梁在軸方向移動，所以慣性比全部橋架移動時為小，手動操作時比移動橋架型較容易。
