三坐標測量儀

◇結構型式：移動橋式

◇傳動方式：直流伺服系統

◇預載荷高精度空氣軸承

◇開放式光柵尺

◇機臺：高精度花崗巖平臺

CROMA 全自動三座標測量儀

簡介：

該系列三坐標測量機是最新一代三坐標測量機，采用國際先進的有限元分析方法設計的精密橫梁技術，設計上采用剛性好、質量輕的全封閉框架移動橋式結構。配以國際知名品牌高性能三坐標專用控制系統及具有國際先進水平的 Rational DMIS 測量軟件包，使其成為同類機型中性價比相當高的產品。此行同原資料

機器型號               Croma564             Croma686           Croma8106           Croma8126        Croma121510        Gomal22210

行程              X           500                     600                         800                         800                       1200                     1200

 ( mm )         Y           600                    800                         1000                        1200                      1500                     2200

                     Z           400                     600                         600                         600                      1000                      1000

主機凈重（ Kg )           590                   730                        1074                       1196                       3792                     5696

最大承重（ Kg )           300                    300                        500                           500                      1800                     2250

 MPEe ( um )         2.8+ L /300         2.8+ L /300            3.0+/300               3.0+ L /300           3.5+LV300           3.5+ L /300

 MPEP ( um )             3.5                       3.5                         3.5                            4                               4                          4

光柵尺分辨率                                         0.078

空間移動速度                                        520

空間移動加速度                                     1730

流量／供氣壓力                              120NL/ min ,0.45Mpa

溫度                                               20±2

濕度                                             45%-75%

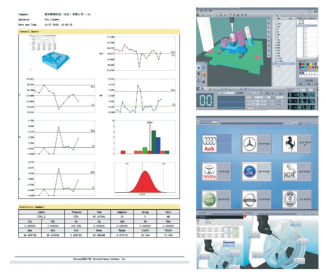

軟件圖示：

RENISHAW 全自動、半自動、手動測頭、三座標標準球
