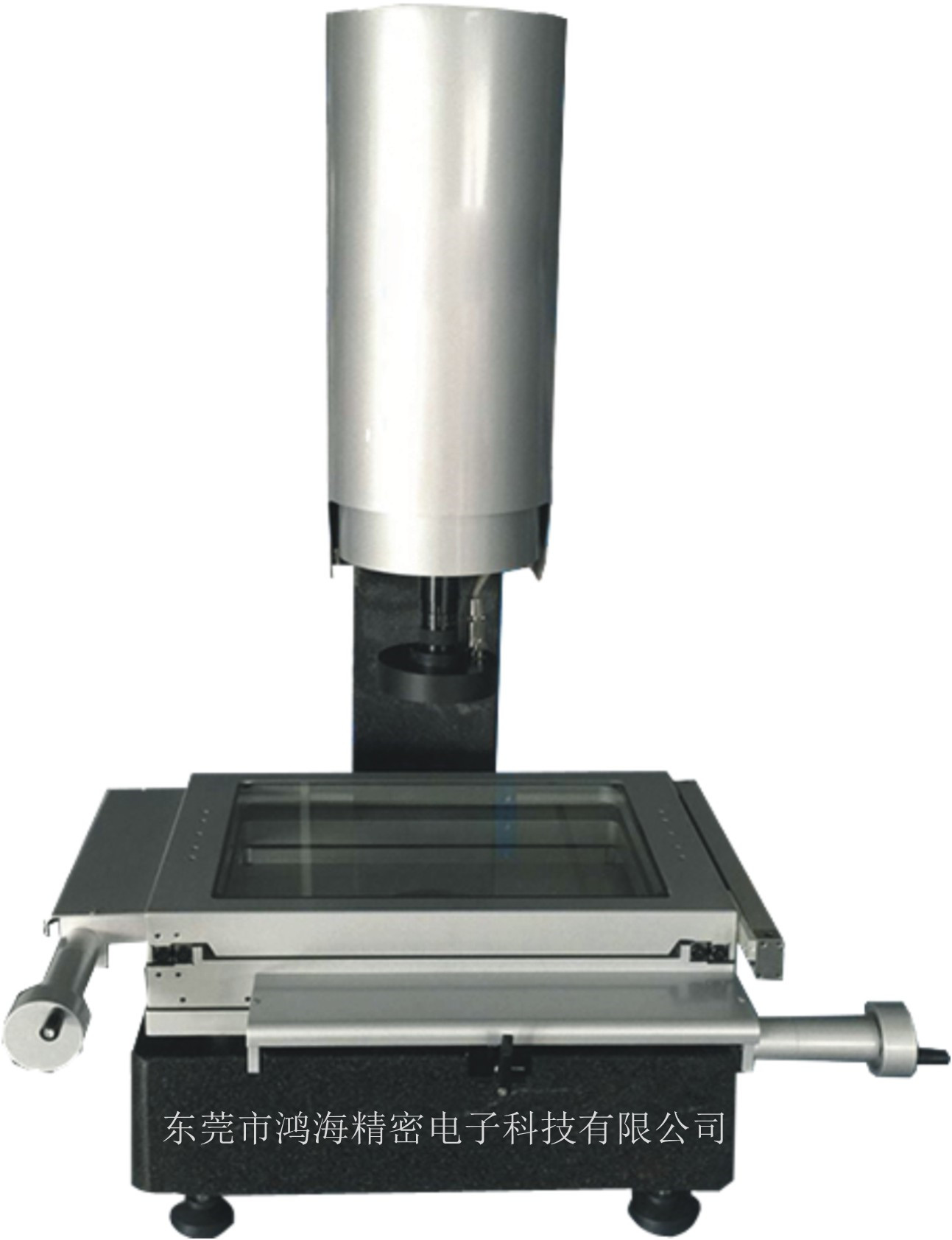

全自動影像測量儀HH-3020LCNC

儀器特點
◆采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
◆采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
◆采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性。
◆程控式6環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
◆1/3〃高分辨率彩色CCD 600TV線，確保高品質測量畫面。
◆三軸CNC閉環控制系統，穩定安全地控制平臺移動。
◆可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。
◆三軸高精度玻璃光柵尺，分辨率為1μm，讀數穩定可靠，精度高。

應用領域
廣泛應用于模具、觸摸屏、手機、醫療器械、PCB、菲林、電子載料帶、橡膠、鐘表、齒輪、機械加工、汽摩配件、軸承、電機、精密五金、刀具、電子元件等行業以及科研院所、大專院校、計量機構和企業計量室，同時還服務于航空、航天部軍工企業。

技術參數
儀器型號 HHYVM-3020LCNC HHYVM-4030LCNC HHYVM-5040LCNC 測量行程（mm） 300*200*200 400*300*200 500*400*200 外形尺寸（mm） 760*600*1100 780*950*1100 780*1200*1100 儀器重量（kg） 280 400 480 玻璃承重（kg） 30 光柵尺分辨率 0.001mm 測量精度 :(3+L/200)μm，Z軸：（5+L/200）μm 重復精度 3μm 電機 200W伺服電機 測量軟件 HH-CNC CCD 高清晰彩色攝像機 鏡頭 0.7～4.5倍高清晰卡位變倍鏡頭 放大倍率 34～220倍 工作距離 92mm 表面燈源 6環8區程控光源，各分區獨立操控，亮度可調 輪廓底光 平行光路設計，無極連續可調LED冷光源 導軌 高精密V型導軌 操作方式 程序控制+搖桿 電源 220V（AC） 50HZ
